U4164A Logic Analyzer Module met staatmodus tot 4 GB/S

U4164A Logic Analyzer Module met staatmodus tot 4 GB/S

Productdetails
Model nr.:
U4164A
Aflevering:
5 weken
Handelsmerk:
Keysight
Oorsprong:
Chinees
Aanpassing:
Beschikbaar
Naverkoopservice:
12 maanden
Garantie:
12 maanden
Productomschrijving
Productbeschrijving

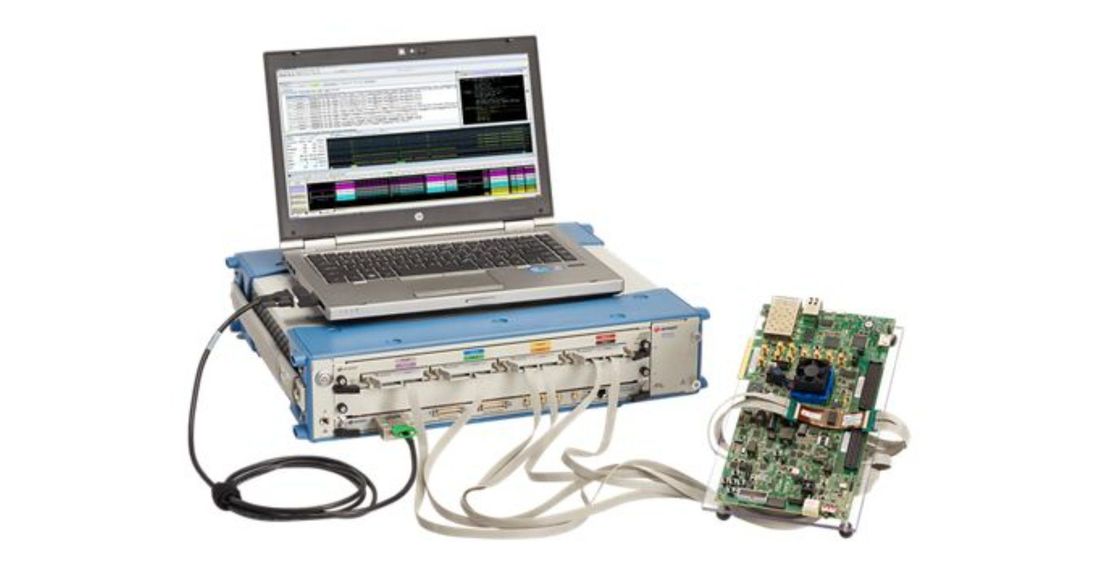

U4164A Logic Analyzer Module met State Mode tot 4 Gb/s
De U4164A-logische analysator biedt de hoogste gegevenssnelheidsstand van de industrie (tot 4 Gb/s), de hoogste deep trace-timing-modus (tot 10 GHz) en het diepste geheugen (tot 400 Mb),een systeem dat de validatie en debugging van DDR4 of LPDDR4 mogelijk maakt bij gegevenssnelheden van meer dan 3.5 Gb/s.



Hoogtepunten

Opties tot 4 Gb/s State Mode en 10 GHz Timing Mode

The Keysight U4164A logic analyzer system combines reliable data capture with powerful analysis and validation tools to enable you to quickly and confidently validate and debug high-speed digital designs operating at speeds up to 4 Gb/s. De U4164A logica analyser module levert de volgende unieke mogelijkheden die u in staat stellen om metingen te maken en te bereiken niveaus van inzicht niet beschikbaar met andere logica analysatoren

De logische analysermodule U4164A heeft twee werkwijzen: quad sample state mode en 10 GHz quarter channel timing mode.Viermonsterstandsmodus bereikt vier verschillende steekproefposities bij twee onafhankelijk van elkaar ingestelde drempelwaarden vanaf een enkel sondepunt op elke ingang.

De Quad-sample-toestandmodus betekent dat er minder ruimte nodig is om signalen met een hoge gegevenssnelheid te onderzoeken, zoals DDR4, DDR5, LPDDR4,en LPDDR5 die verschillende steekproefposities vereisen voor het lezen en schrijven van gegevens en gescheiden stijgende / dalende randmonsters voor gegevenssnelheden groter dan 2.5 Gb/s. De timingmodus van het kwartkanaal (10 GHz) biedt tot 1,6 Gb samples per invoer.de U4164A logica analysator module bevat meerdere nieuwe functies om te helpen high-speed digitale en DDR / LPDDR geheugen ontwerp ingenieurs versnellen turn-on en debugging van hun systemenDe U4164A beschikt over een timing mode de-skew controle, dubbele drempels in dubbele sample state mode, clock hysteresis controle om de staat modus gevoeligheid voor lawaai aan te passen,en de diepste geheugendiepteoptie van de industrie (400 Mb volkanaal), 800 Mb halfkanaal, en 1,6 Gb in kwartkanaal).

Om meer inzicht te krijgen uit de sporen van U4164A, the B4661A Memory Analysis software offers tools to accelerate setup and configurations for DDR / 2 / 3 / 4 / 5 and LPDDR / 1/ 2 / 3 / 4 / 5 measurements and a variety of licensed options for DDR / 2 / 3 / 4 / 5, LPDDR / 1 / 2 / 3 / 4 / 5 en ONFi (Open NAND Flash interface) geheugen analyse en medeplichtige validatie.

  • Opties voor de snelheidsmodus tot 4 Gb/s
  • Vier proeftoestand modus biedt vier monsters bij twee verschillende drempelwaarden van een enkel sonde punt
  • Clock hysteresis-instellingen voor de staatmodus
  • Volledige geheugen diepte timing modi tot 10 GHz
  • Tot 400 Mb geheugendiepte opties (400 Mb full channel timing, 800 Mb 1⁄2 channel timing, 1,6 Gb 1⁄4 channel timing)
  • De-skew-interface voor timingstijden
  • Oogscanningstechnologie met maximaal 5 ps x 5 mV-scanscenten
  • 12.5 GHz, 256K deep timing zoom
