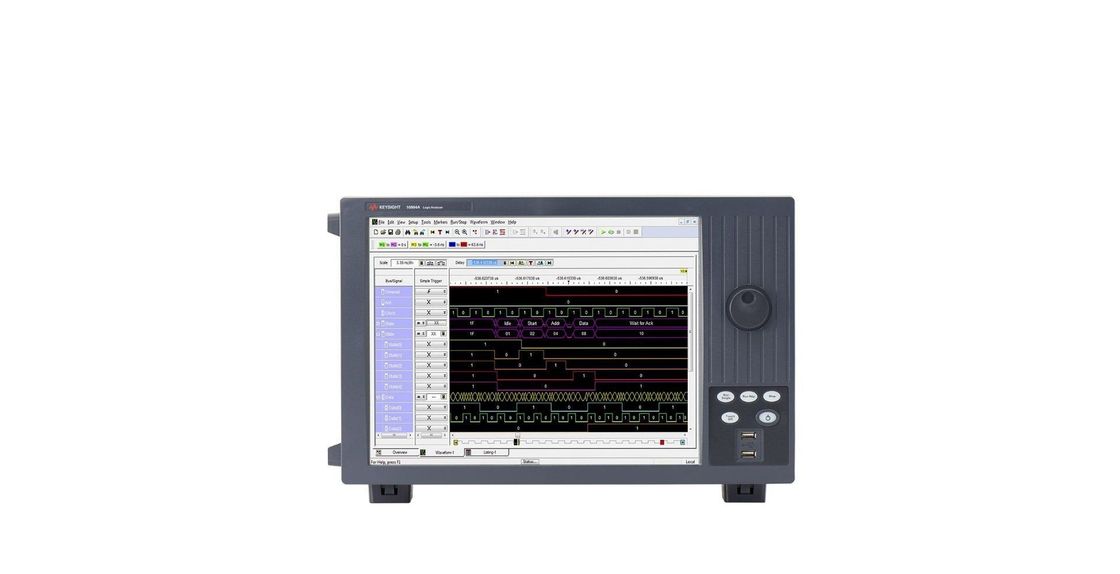

Configuratie van de logische analysator

• 136 kanalen, 350 MHz-toestand, 12,5 GHz timing zoom, 2,5 GHz timing, 2 Mb diepte standaard
• 15 inch (38,1 cm) kleur, touch-screen display voor het bekijken en snel navigeren in grote aantallen signalen en bussen
• ingebouwde verwijderbare SSD-station, USB 3.0-poorten en LAN voor snelle gegevensoverdracht en opslag van grote hoeveelheden gegevens
• 1.4 GHz triggersequencer om ervoor te zorgen dat gebeurtenissen met hoge snelheid worden vastgelegd

Timinganalyse (asynchrone bemonstering)

• tot 2,5 GHz / 5,0 GHz / 10 GHz (volle / halve / kwartkanaal) timing voor het vastleggen van signaalactiviteit bij hoge resolutie
• tot 128 Mb / 256 Mb / 512 Mb (full- / half- / quarter-channel) diepgeworteld geheugen voor het identificeren van de oorzaak van een probleem en een symptoom, ruim gescheiden in tijd
• 12.5 GHz (80 ps) timing zoom met 256K geheugendiepte voor analyse van het triggergebeurtenis met hoge resolutie

Staatsanalyse (synchrone bemonstering)

• State data rates tot 1,4 Gb/s, state clock rates tot 700 MHz voor snelle gegevensopname
• geautomatiseerde drempelwaarde / steekproefpositie voor nauwkeurige metingen op hogesnelheidsbussen
• gelijktijdige oogdiagrammen op alle kanalen voor snelle identificatie van probleemsignalen

Configuratieoverwegingen (sonden en aanvullende software apart besteld)

• Selecteer uit een breed scala aan eenzijdige en differentiële sondes voor algemene doeleinden en toepassingsspecifieke sondes.
• Toepassingssoftware toevoegen voor inzicht in de debugging, analyse en optimalisatie van de werking van uw systeem.
• Koop de snelheid en geheugendiepte die je vandaag nodig hebt en upgrade naargelang je behoeften evolueren.
• Inclusief toetsenbord, muis, accessoires tas, stroomkabel.
