Een nieuwe norm voor ceramische condensatoren

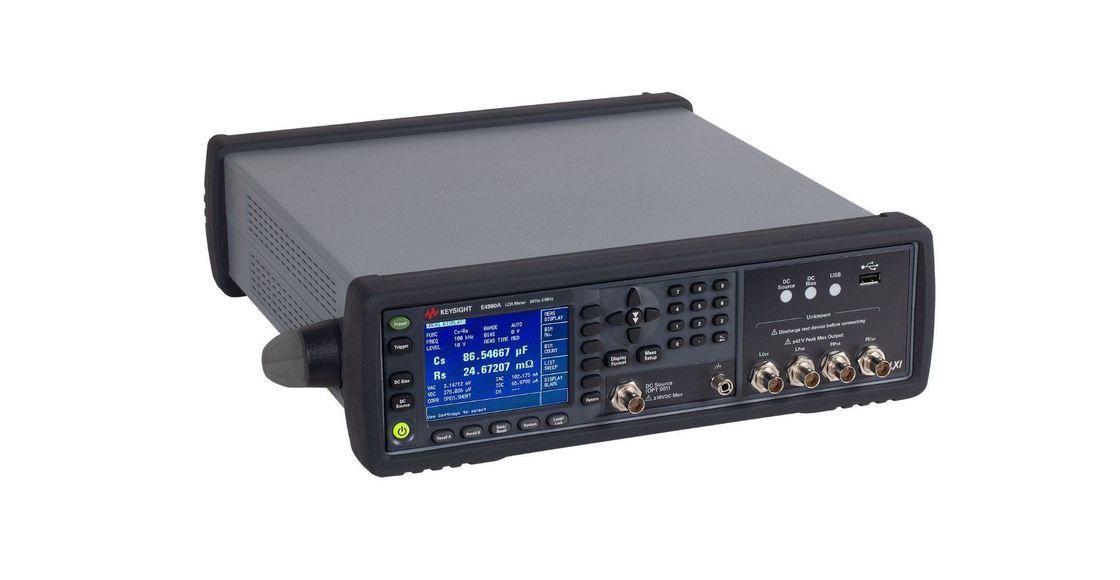

De Keysight Technologies, Inc. E4981A capaciteitsmeter De E4981A is de nieuwe standaard in deze industrie, met een snelle meetsnelheid en een uitstekende nauwkeurigheid.

Metingstijd

• Meting met hoge snelheid: 2,3 ms (1 MHz), 3,0 ms (1 kHz), 11,0 ms (120 Hz)

Basisnauwkeurigheid

• Precieze C-D-testing: 0,07%, 0.0005

Meer kenmerken

• 9 Kofferbak sorteren
• 256 Meerkanaalscorrectie
• Compatibele SCPI-commando- en Handler/Scanner-interfaces met de 4268A en 4288A
• Testsignaalniveaucompensatie voor ceramische condensatoren met een hoge waarde
• Versatile PC-connectiviteit (LAN, USB en GPIB)

Een volledige oplossing die de 4268A en 4288A

• Snelle meetsnelheid - 2 ms (van trigger tot EOM bij 1 MHz)
• Precieze en herhaalbare metingen, zelfs kleine capaciteit kan worden gemeten.
• Breed meetbereik van kleine tot grote capaciteit 0 F tot 2,0 mF
  • (0 F tot 1,5 nF/1 MHz)
  • (68 pF tot 200 nF/1 kHz)
  • (6,8 nF tot 2 mF/120 Hz)
• Compatibiliteit met de 4268A en 4288A
  • SCPI-opdrachten
  • Vervoerder I/F
  • Scanner I/F
• Verbeterde functies voor productietests
  • Verbeterde detectie van contactfouten
  • Synchrone bron
  • Frequentieverschuiving (±1%, ±2%) bij 1 MHz
  • Snellere gegevensoverdracht

De capaciteitsmeter E4981A biedt een hoge snelheid met betrouwbare metingen voor ceramische condensatoren testen in de productielijnen.De E4981A realiseert de meetmogelijkheden van capaciteit van kleine tot grote waarden met nauwkeurige metingenDe capaciteitsmeter E4981A draagt bij tot verbeteringen van de testdoorvoer, terwijl de uitstekende kwaliteit van de onderdelen voor keramische condensatoren wordt bereikt.

Productupdate: E4981B Capaciteitsmeter is het vervangingsproduct van E4981A en E4981A zal op december worden gestaakt.1, 2024.
