• Betrouwbare, herhaalbare metingen van de dynamische kenmerken van breedband (SiC, GaN) vermogensemiconductoren voor discrete apparaten en vermogensmodules.
• Onder de gemeten kenmerken vallen aan- en uitschakelen, schakelen, omgekeerd herstel, poortlading en vele andere.
• True Pulse-isolatie-sonde voor het meten van het hoogzijdelement van een energie-module.
• Soldeerloze contacttechnologie voor herhaalbare, betrouwbare resultaten zonder solderen.
• Veilige testomgeving voor zowel de DUT als de gebruiker.
• Een aanpasbaar, uitbreidbaar, upgradabel, modulair platform maakt het testen van alle energieapparaten mogelijk.

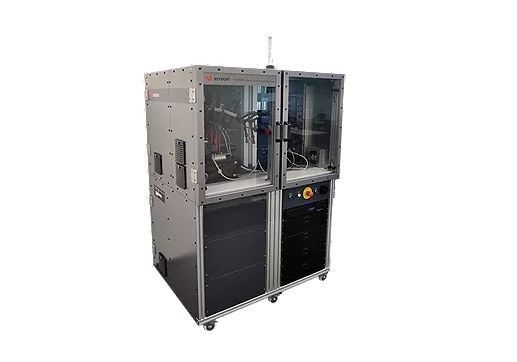

De PD1550A biedt als standaard meetoplossing betrouwbare, herhaalbare metingen van breedbandsemiconductorvermogensmodules.Het platform zorgt voor de veiligheid van de gebruiker en de bescherming van de meetapparatuur van het systeemHet vermogen om herhaalbare, betrouwbare resultaten van Double Pulse Test (DPT) te garanderen is gebaseerd op Keysight's meer dan 80 jaar ervaring in meetwetenschappen.Met de ervaring opgedaan door nauw samen te werken met klanten en normalisatie-organisaties met de PD1500A, Keysight helpt klanten nu de uitdagingen van de dynamische karakterisering van WBG-vermogenmodules te overwinnen.laag lek (femto-ampere bereik)Als gevolg hiervan is Keysight uniek gepositioneerd om u te helpen de uitdagingen van dynamische vermogen-halfgeleidercharakterisatie te overwinnen.

De PD1550A bevat standaard geavanceerde meettechnieken zoals sondecompensatie, verschuivingsregeling, verstelbaarheid en afwijzing van ruis in de gemeenschappelijke modus.Deze technieken worden gebruikt in een innovatieve meettopologie en -opstellingEen semi-geautomatiseerde kalibratie routine (AutoCal) die corrigeert voor systeemwinst en verplaatsingsfouten werd speciaal voor dit systeem ontwikkeld.Het systeem gebruikt ook de-embedding technieken om te compenseren voor inductieve parasieten in de huidige shuntDe True Pulse Isolate Probe-technologie voor nauwkeurige Vgs-metingen aan de hoge kant en de soldeerloze contacttechnologie maken herhaalbare betrouwbare metingen mogelijk zonder grote contactblokjes te hoeven solderen.

De Joint Electron Device Engineering Council (JEDEC) is de wereldleider in het ontwikkelen van open standaarden en publicaties voor de micro-elektronica-industrie.JEDEC-commissies zijn toonaangevend in het ontwikkelen van normen voor een breed scala aan technologieën.

JEDEC-comité: JC-70 Breedbandbandvermogen Elektronische omzetting Halve Leiders
De JEDEC-normen erkenden de noodzaak om WBG-normen te bieden voor de energie-halfgeleiderindustrie.het JC70 Wide Bandgap Power Electronic Conversion Semiconductor comité werd gevormd voor zowel GaN als JC70.1 en SiC JC-70.2 Elke afdeling heeft drie werkgroepen, die zich richten op procedures voor betrouwbaarheid en kwalificatie, gegevensbladelementen en -parameters en test- en karakterisatiemethoden.

Keysight neemt actief deel aan de ontwikkeling van deze normen.

De Keysight PD1500A DPT bepaalt deze belangrijkste prestatieparameters:

• Aansluitingskenmerken
• Verwijderingskenmerken
• Dynamische weerstand
• Dynamische stroom en spanning
• Schakelkenmerken
