Volledige karakterisering van het energieapparaat om te garanderen dat uw circuits de eerste keer werken

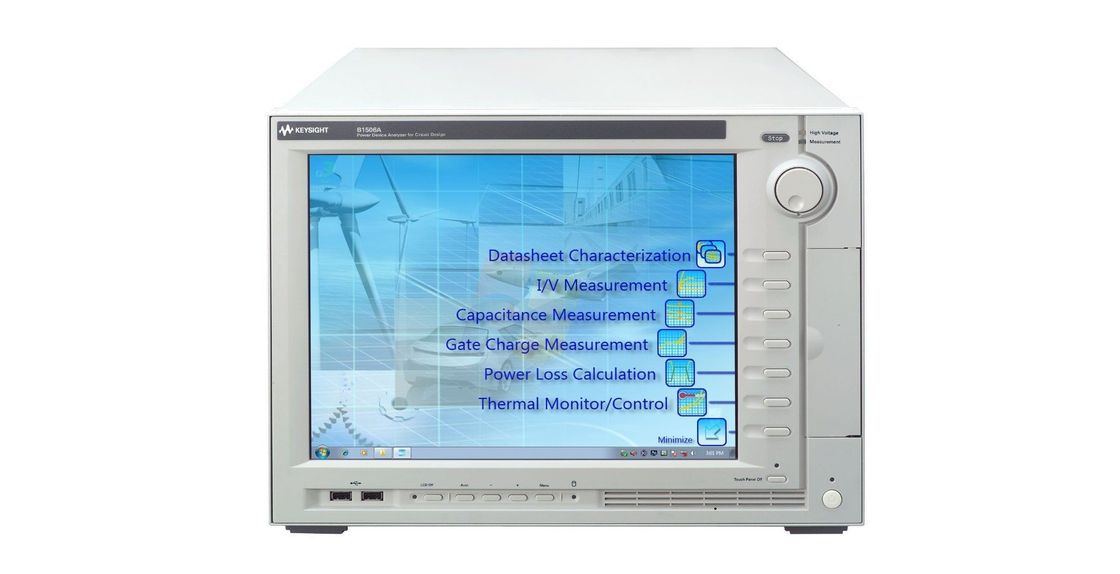

The Keysight B1506A Power Device Analyzer / Curve Tracer for Circuit Design is a complete solution that can help power electronic circuit designers maximize the value of their power electronics products by enabling them to select the correct power devices for their applicationsHet kan alle relevante apparaatparameters onder een breed scala aan bedrijfsomstandigheden evalueren, met inbegrip van IV-parameters, zoals breukspanning en weerstand,evenals drie terminal FET capaciteitenDe B1506A Power Device Analyzer/Curve Tracer voor Circuit Design voldoet aan en overtreft alle curve tracer mogelijkheden.

B1506A Gemeenschappelijke kenmerken

• Breed werkbereik tot 3 kV/1500 A
• Volledig geautomatiseerde snelle thermische test van -50 °C tot +250 °C
• Automatische aanmaak van gegevensblad van een energieapparaat (halfgeleider en onderdeel)
• Automatische opname functie om gegevensverlies te voorkomen

B1506A IV Package kenmerken

• Volledig geautomatiseerde snelle IV-meting (Ron, BV, Leakage, Vth, Vsat, enz.) voor zowel verpakkings- als waferapparaten
• Smale IV-impulsbreedten (tot 10 μs) om zelfverwarming van het apparaat te voorkomen om de werkelijke prestaties van het apparaat te onthullen
• Oscilloscoopweergave (tijddomeinweergave) voor het monitoren van werkelijke spannings-/stroompulsgolfvormen voor nauwkeurige metingen
• Scalable configuratie om CV en Qg toe te voegen, om het stroombereik van 20 A tot 500 A, 1500 A uit te breiden

B1506A Volledige pakketkenmerken

• Alle kenmerken van de IV-verpakking
• Meting van de ingangs-, uitgangs- en omgekeerde overdrachtscapaciteiten van de transistor (Ciss, Coss, Crss, Cies, Coes, Cres) en de poortweerstand (Rg) bij 3kV voor pakketapparaten
• Meting van de gate charge-curve (Qg) voor verpakkingsinrichtingen
• Berekening van vermogenstekorten (vervoer, rij- en schakelverlies)

De B1506A heeft een breed scala aan mogelijkheden die het helpen bij het identificeren van onderstandaardapparaten onder werkelijke bedrijfsomstandigheden van het circuit, waaronder een breed spannings- en stroombereik (3 kV en 1500 A),een breed temperatuurbereik (-50°C tot +250°C), snelle pulserende capaciteit en meetresolutie van de sub-nA-stroom.De unieke software-interface biedt de gebruiker een vertrouwd formaat voor apparaatgegevens, waardoor het gemakkelijk is om apparaten te karakteriseren zonder enige formele training te ondergaan.De geïntegreerde schakelcircuits in de testinstallatie ondersteunen volledig geautomatiseerde tests.met de mogelijkheid om automatisch te schakelen tussen zowel hoogspannings- als hoogstroomonderzoek als tussen IV- en CV-metingen.

Bovendien elimineert een unieke plug-in-stijl apparaat test armature stopcontact adapter kabelverbinding en andere menselijke-gerelateerde fouten.De B1506A ondersteunt ook de volledige automatisering van thermische karakteriseringDit kan worden bereikt via de geïntegreerde thermostream-besturing of via de thermische plaat.de grote parasieten die worden veroorzaakt door kabelverlengingen die naar een temperatuurkamer leiden, bestaan niet.

Om deze reden kunnen schommelvrije ultrahoge stromen tot 1500 A bij zowel lage als hoge temperaturen nauwkeurig worden geëvalueerd.De mogelijkheden van de B1506A revolutioneert het ontwerp van krachtelektronica circuits door zowel te helpen bij het maximaliseren van de waarde van het eindproduct en het versnellen van productontwikkeling cycli.

De prijzen van de IV-pakketten (H20, H50, H70) zijn vergelijkbaar met die van conventionele curve tracers, en met de B1506A krijgt u extra geavanceerde functies.U kunt ook een upgrade uitvoeren van een van de B1506A IV-pakketten (H20, H50, H70) om het huidige bereik te vergroten of CV/Qg-meetmogelijkheden toe te voegen (opties H21, H51, H71).

B1506A IV Pakket

• B1506A-H20 20 A / 3 kV IV-meting
• B1506A-H50 500 A / 3 kV IV-meting
• B1506A-H70 1500 A / 3 kV IV-meting

B1506A Volledige verpakking

• B1506A-H21 20 A / 3 kV IV, C-V en Gate lading meting
• B1506A-H51 500 A / 3 kV IV, C-V en Gate lading meting
• B1506A-H71 1500 A / 3 kV IV, C-V en Gate lading meting
