Vermogen voor de meting van stroomspanning

• nauwkeurige meetbereiken van 0,1 fA - 1A en 0,5 μV - 200 V
• Spot- en sweepmetingsmogelijkheden
• Meting van de pulsplaats en de sweep met een pulsbreedte van minimaal 500 μs
• De ASU (atto-sense and switch unit) kan worden gebruikt met de HRSMU om een meetresolutie van 0,1 fA en SMU/AUX-padschakeling te bieden

EasyEXPERT group+ software

• De kenmerkende omgeving is beschikbaar op de pc van de gebruiker
• Intuïtieve GUI-gebaseerde bediening met toetsenbord en muis
• Meerdere meetmodi voor snelle installatie en uitvoering van metingen (toepassingstest, klassieke test en snelle test)
• Grafisch weergeven, automatische analysemogelijkheden en gegevensgeneratie naar Excel en afbeeldingen voor analyse en rapportage

E5270B hardware

• Configureerbare en upgradeerbare meetmodules tot maximaal 8 slots
• High Resolution SMU (HRSMU), Medium Power SMU (MPSMU) en High Power SMU (HPSMU) zijn beschikbaar voor configureerbare SMU-selectie.
• Voor alle geïnstalleerde modules zijn analoge-digitale omzetters (ADC) met hoge resolutie en hoge snelheid beschikbaar
• Actieve grondeenheid (GNDU) in mainframe om 0 V aan te dringen en de stroom tot 4 A te verlagen

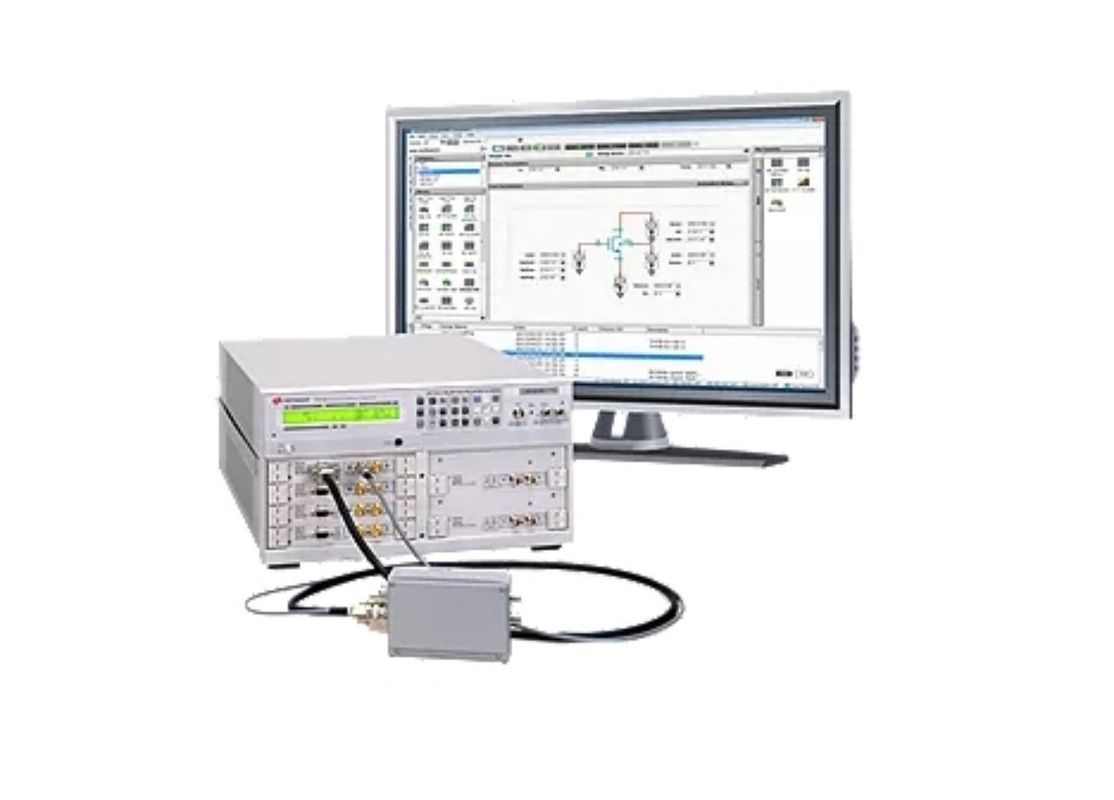

De Keysight E5270B Precision IV Analyzer is de complete oplossing voor de stroom-spanningscharakterisering van een breed scala aan materialen en apparaten.De E5270B ondersteunt meerdere SMU's (Source/Monitor Units) voor spanning/stroomopname en spanning/stroommeting met de beste in de klasse stroommetingsprestaties tot 0.1 fA. De modulaire architectuur maakt het mogelijk SMU-modules te configureren of te upgraden voor acht beschikbare slots. The EasyEXPERT group+ GUI based characterization software is furnished and available on your PC to support all the tasks required in the characterization from the measurement setup to the data analysisDe krachtige integratie van de veelzijdige meetmogelijkheden van SMU en GUI-gebaseerde karakterisatie-software maakt de E5270B de beste oplossing voor karakterisatie en evaluatie van apparaten, materialen en apparaten.,halfgeleiders, actieve/passieve componenten of vrijwel elk ander type elektronisch apparaat met een ongecompromitteerde meetbetrouwbaarheid en -efficiëntie.

Keysight EasyEXPERT group+ supports efficient and repeatable device characterization in the entire characterization process from measurement setup and execution to analysis and data management either by interactive manual operation or automation across a wafer in conjunction with a semiautomatic wafer prober. EasyEXPERT group+ makes it easy to perform current-voltage characterization immediately with the ready-to-use measurements (application tests) furnished and allows you the option of storing test condition and measurement data automatically after each measurement in a unique built-in database (workspace), zodat waardevolle informatie niet verloren gaat en de metingen later kunnen worden herhaald.Keysight E5270B biedt de volledige oplossing voor stroom-spanning karakterisering met deze veelzijdige mogelijkheden.

Naast het gebruik als analysator is de E5270B ook verkrijgbaar als systeemcomponent SMU voor een rack- en stucktestsysteem.Het biedt de schaalbaarheid en de hoogste meetnauwkeurigheid in zijn klasse voor de meting van stroom-spanningHet kan op afstand worden bestuurd door de FLEX-commando die de krachtige meetmogelijkheden ondersteunt.
