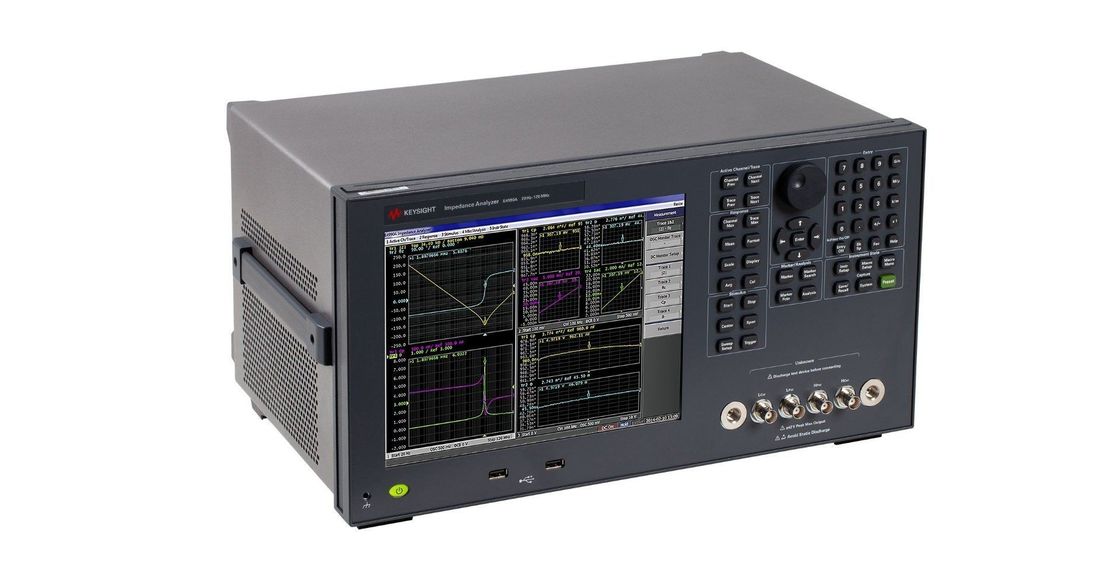

E4991b Impedantie-analysator, 1 MHz tot 500 MHz/1 GHz/3 GHz

E4991B Impedantie-analysator 1 MHz - 3 GHz

De Keysight E4991B Impedantie-analysator is de perfecte oplossing voor het karakteriseren en evalueren van elektronische componenten, halfgeleiders en materialen.

• Drie opwaardigbare frequentieopties: 1 MHz tot 500 MHz/1 GHz/3 GHz
• Basisnauwkeurigheid ±0,65% en 120 m omega tot 52 k omega-impedantiebereik (10% meetnauwkeurigheidsbereik)
• Metingsparameters: Z, Z, Y, Z, R, X, G, B, L, C, D, Q, Z, X, Y, V, Vc, Iac, Vdc.¹, Idc¹ (Optie 001 is vereist)
• Ingebouwde DC-bias (optie 001): 0 V tot ±40 V, 0 A tot ±100 mA
• 4-kanaal & 4-trace op 10,4 inch kleuren LCD met touchscreen
• Functie voor gegevensanalyse: analyse van gelijkwaardige schakelingen, grenslijntest
• Dielektrisch/magnetisch materiaal meten (optie 002):
• Temperatuurkenmerken meten (optie 007) en betrouwbare wafermetingen (optie 010)

De opties voor het meten van materialen bieden de mogelijkheid om de temperatuurkenmerken te analyseren (optie 007) en de directe afleesfunctie van permittiviteit en permeabiliteit (optie 002).

De stationsverbindingskit (optie 010) biedt een nauwkeurige oplossing voor de meting van de impedantie op de wafer of microcomponent tot 3 GHz.

De E4991B ondersteunt een breed scala aan testtoestellen die zijn ontworpen om metingen eenvoudig en betrouwbaar te maken.

Of u nu actief bent in O&O, QA of inspectie, de E4991B is een ideale oplossing voor het karakteriseren en evalueren van elektronische componenten, halfgeleiderapparaten en materialen.

Voor materiaalmeting werkt E4991B met de N1500A-005 materiaalmetingssuite en biedt het eenvoud van metingen (tot 1 GHz), van installatiebevestigingen tot rapportagegeneratie.
