Toepassingen

• Luchtvaart en defensie
• Communicatie
• Elektronische test
• Hoogenergiefysica

Functionaliteit

• 5 slots voor AXIe-instrumentenmodules
• Ingebedde AXIe-systeemmodule
• Hoog vermogen, tot 300 W koeling per slot
• Optioneel GPS-synchronisatie en tijdstempel
• Optioneel geïntegreerde backside controller voor digitalisatoren (M9506A-BC1), die veilige SCPI via LAN-functionaliteit mogelijk maakt

Prestatie-eigenschappen

• Configureerbare, dual-port Gen 3 PCIe-interface voor het aansluiten van het chassis op een externe controller en/of het onderling verbinden van meerdere chassis (tot 16 GB/s gegevenssnelheid, afhankelijk van de configuratie)
• Gen 3 PCIe x16-links naar elke module-slot (maximaal 16 GB/s gegevenssnelheid)
• De bliksem.^TM 3 interface biedt een alternatieve verbinding met een met Thunderbolt uitgeruste laptop of desktopcomputer

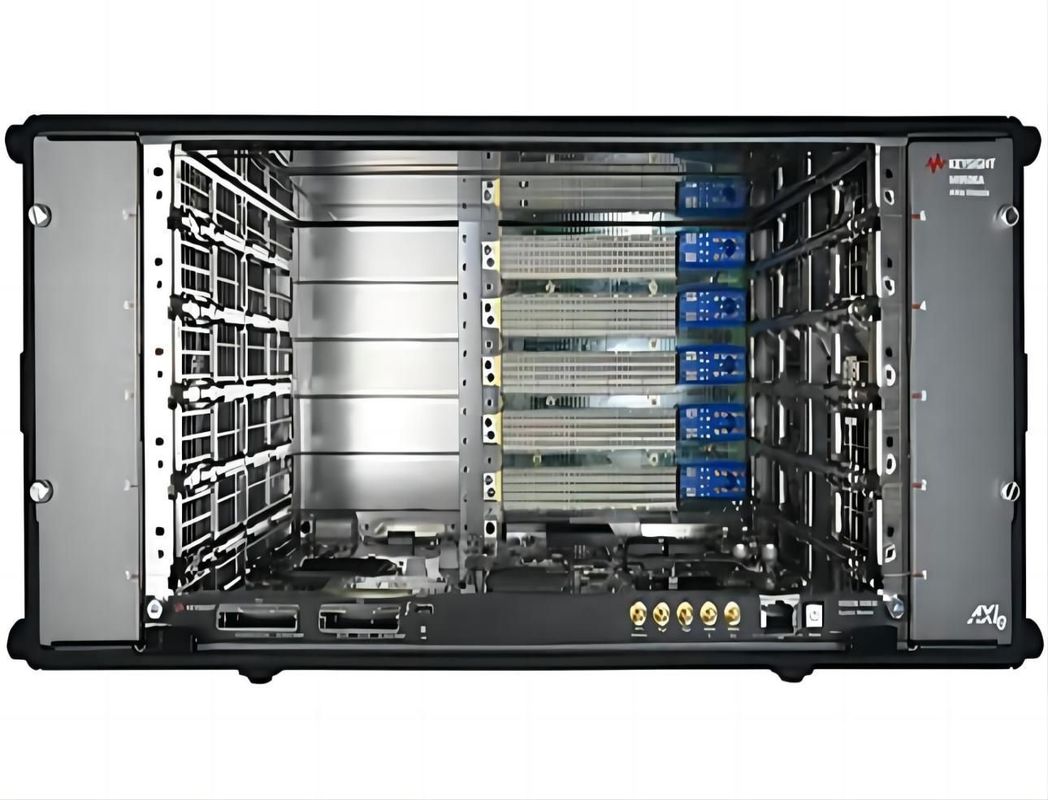

De Keysight M9506A is een high-performance AXIe chassis en is de beste keuze voor veeleisende, modulaire toepassingen.Het biedt 5 slots voor AXIe-instrumentenmodules, tot 300 watt per slot, en bevat een ingebouwde systeemmodule die geen instrumenten slot inneemt.De ingebouwde systeemmodule (ESM) biedt een Gen 3 x8/x16 PCIe®-interface voor het aansluiten van het chassis op een externe controller of het uitbreiden van het systeem met behulp van meerdere chassisHet chassis is het rustigste AXIe-chassis met een nieuw koelontwerp.

De M9506A-BC1-opties voegen een gesloten, instrument-grade, Linux-gebaseerde controller aan de achterkant van het M9506A-chassis toe.het gemak van gebruik van de traditionele bankplaat combineren met de voordelen van een modulair platformEen eenvoudige LAN-verbinding geeft je makkelijke SCPI-gebaseerde controle over veel kanalen in een kleine ruimte.

De M9506A-GPS-optie voegt GPS-synchronisatie mogelijkheid toe samen met een externe antenne poort op het frontpaneel.Het biedt een nauwkeurige 1 PPS output en de 10/100 MHz referentie kan worden vergrendeld aan deze klokHet PPS-signaal kan worden verspreid om I/O te activeren en trigger-evenementen kunnen worden tijdgestempeld.
