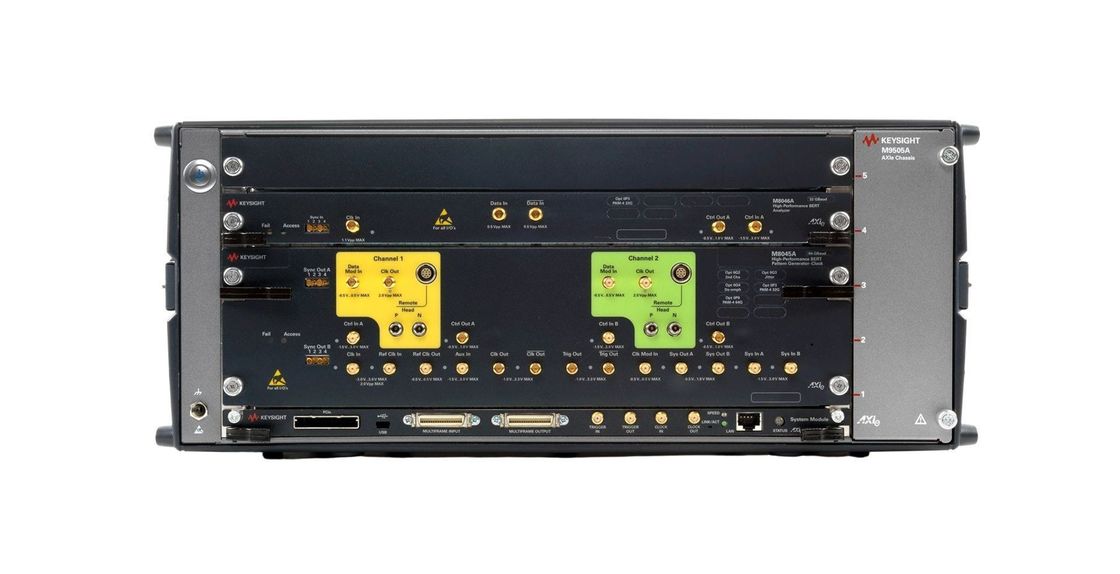

J-BERT M8020A Hoge-prestatie BERT

De high-performance Keysight J-BERT M8020A maakt een snelle, nauwkeurige ontvangerkarakterisatie mogelijk van een- en meerbaanapparaten met een snelheid tot 16 of 32 Gb/s.

Met het hoogste niveau van integratie van vandaag, stroomlijnt de M8020A uw testopstelling. Bovendien zorgt geautomatiseerde in situ kalibratie van signaalomstandigheden voor nauwkeurige en herhaalbare metingen.Door middel van interactieve trainingDe J-BERT M8020A versnelt het inzicht in uw ontwerp.

Doeltoepassingen

De M8020A is ontworpen voor onderzoek en ontwikkeling ingenieurs en test ingenieurs die de conformiteit van chips, apparaten, boards,en systemen met seriële I/O-poorten tot 16 Gb/s en 32 Gb/sDe M8020A kan worden gebruikt voor het testen van populaire seriële busstandaarden, zoals PCI Express, USB, MIPI M-PHYTM, SATA/SAS, DisplayPort, SD UHS-II, Fibre Channel, geheugenbussen, backplanes, repeaters,actieve optische kabels, Thunderbolt, 10 GbE, 100 GbE (optisch en elektrisch), SFP+, CFP2/4-transceivers en CEI.

• gegevenssnelheden tot 8,5/ 16 Gb/s voor patroongeneratoren en foutdetectoren
• uitbreidbaar tot 32 Gb/s met M8062A, 32 Gb/s BERT front-end
• geïntegreerde en gekalibreerde jitterinspuiting: RJ, PJ1, PJ2, SJ, BUJ, sinusvormige interferentie (gemeenschappelijke en differentiële modus), SSC (driehoekig en willekeurig, residu)
• 8-tap de-emphasis (positief en negatief) tot 20 dB
• geïntegreerde en verstelbare ISI voor verliesemulatie
• interactieve linktraining voor SAS-3, USB 3.0/3.1 en PCI Express met ondersteuning voor 8 GT/s en 16 GT/s
• interactieve TxEQ-opleiding voor IEEE 10GBASE-KR, 25GBASE-KR en 100GBASE-KR4
• ingebouwde clock data recovery en equalization
• systeemintegratie met M8070A-software voor de M8000 BER-serie
• naadloze werking met BERT/scope en willekeurige golfvormgeneratoren
